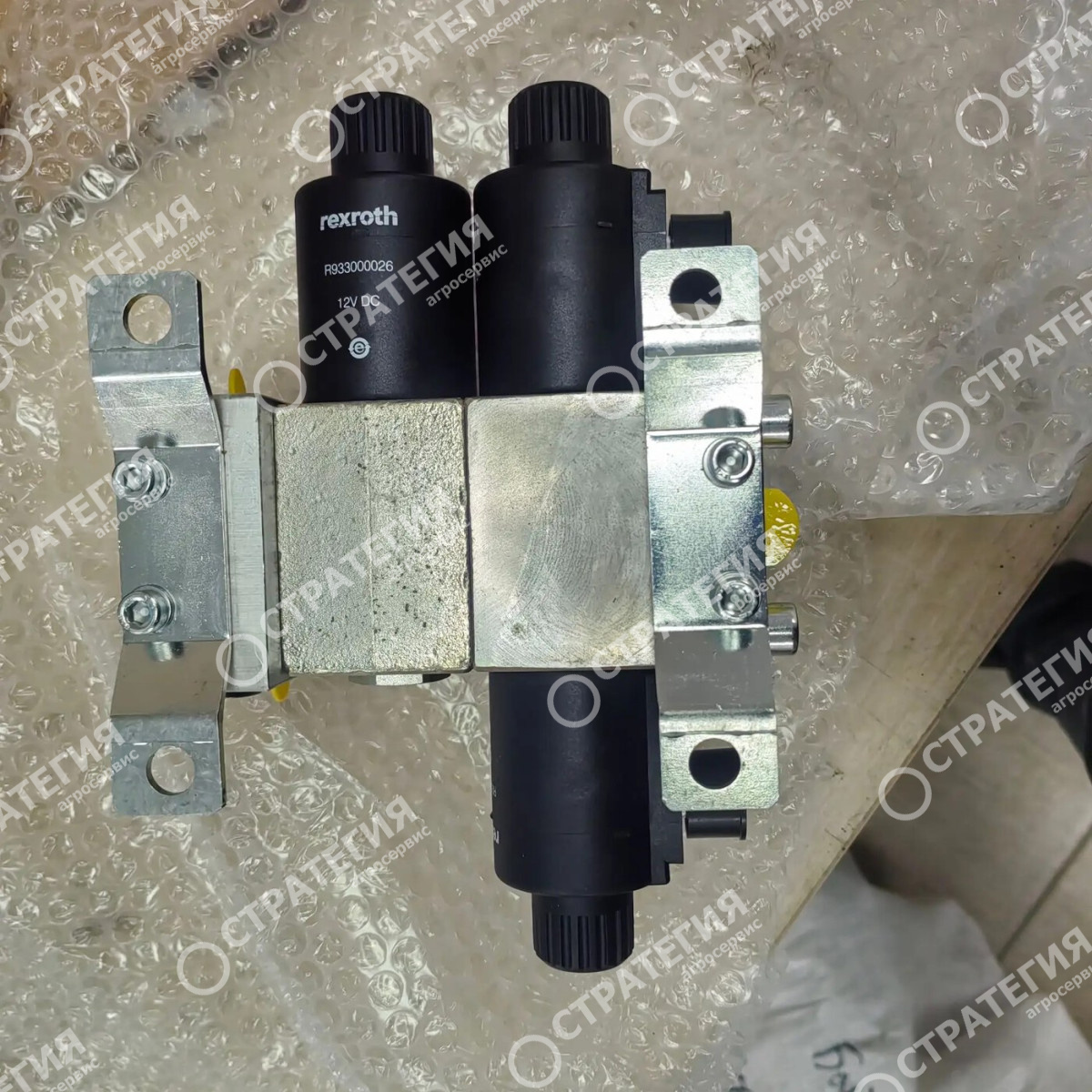

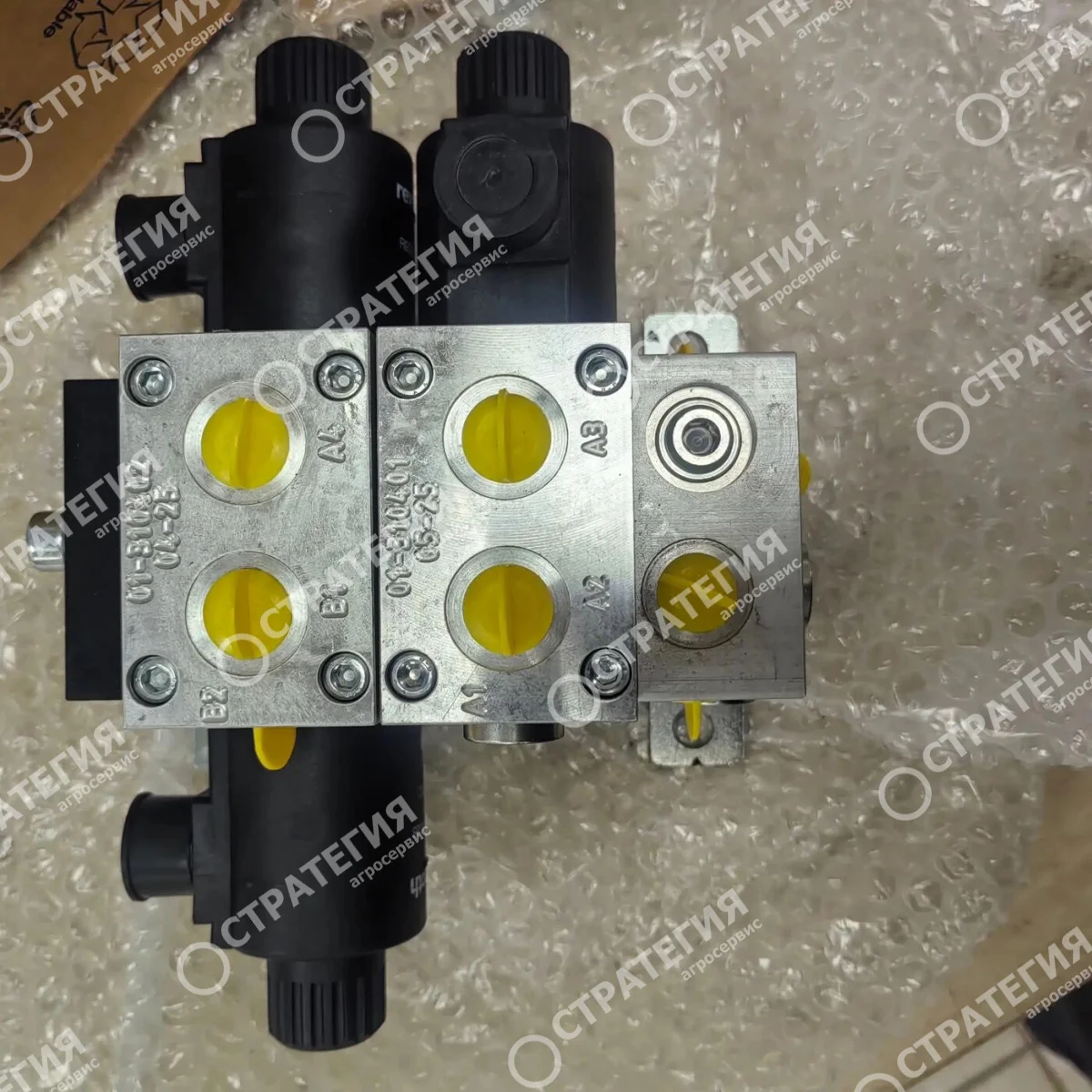

BHE1455 Клапан (Dieci 40.7) в сборе

Электромагнитный клапан BHE1455 установлен в гидравлической системе погрузчика Dieci. Он управляет отрицательным стояночным тормозом и переключением коробки передач.

Отрицательный тормоз работает по безопасной схеме: пружины включают тормоз, а гидравлическое давление его растормаживает. Поэтому при отсутствии давления или электрического сигнала машина остаётся заторможенной.

Оригинальное обозначение Dieci:

ELETTROV. X FRENO STAZ. NEGATIVO + CAMBIO

Перевод: электромагнитный клапан отрицательного стояночного тормоза и коробки передач.

Характеристики:

тип — электрогидравлический клапан;

назначение — управление стояночным тормозом и КПП;

исполнение — клапан в сборе;

количество на машине — 1 шт.;

ориентировочная масса — около 1,9 кг;

оригинальный номер — BHE1455.

Габариты 310×210×280 мм и масса 5,55 кг, встречающиеся у некоторых продавцов, вероятнее всего относятся к транспортной упаковке, поэтому в технические характеристики товара их лучше не добавлять.

Связанные элементы гидросистемы:

BHE1455 — электромагнитный клапан стояночного тормоза и КПП;

BHE1393/LC — катушка электромагнитного клапана;

BHE1332 — датчик/реле давления;

BHE1325 — реле давления тормозного аккумулятора;

BFG3105 — гидроаккумулятор тормозной системы;

BFC2143 — тормозной насос;

MOE0000185 — гидравлический коллектор.

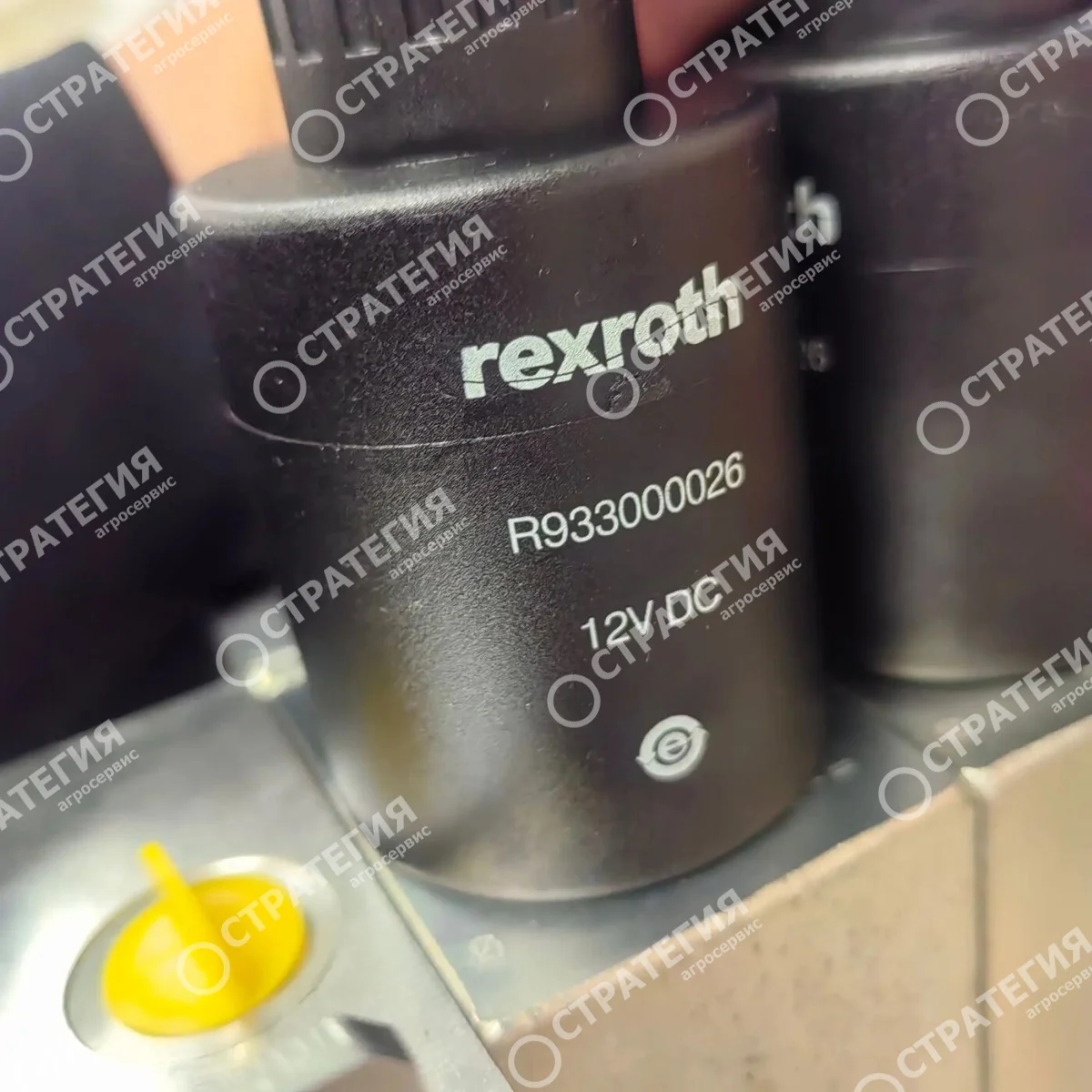

Катушка BHE1393/LC встречается в той же гидравлической схеме, но по открытой деталировке нельзя уверенно утверждать, что она является отдельной заменяемой катушкой именно внутри BHE1455. Для заказа катушки отдельно необходимо сверить маркировку на установленном клапане.

Применяемость:

Dieci Agri Star, включая исполнения 40.7;

Dieci Agri Max;

Dieci Agri Farmer;

Dieci Icarus;

Dieci Samson;

другие погрузчики Dieci с соответствующей гидравлической схемой.

Точная применяемость зависит от модели, года выпуска и серийного номера машины.

Возможные признаки неисправности:

стояночный тормоз не растормаживается;

машина не начинает движение;

отсутствует переключение передачи;

тормоз самопроизвольно включается;

появляется ошибка давления тормозной системы;

клапан не срабатывает при подаче питания;

перегревается катушка;

имеются наружные утечки масла.

Перед заменой клапана рекомендуется проверить:

наличие питания и управляющего сигнала;

сопротивление катушек;

давление в тормозном контуре;

состояние гидроаккумулятора BFG3105;

реле давления BHE1325/BHE1332;

загрязнение масла и гидравлического фильтра.

Поскольку BHE1455 связан со стояночным тормозом, нельзя подавать давление или напряжение напрямую без понимания схемы: это может неожиданно растормозить машину.
