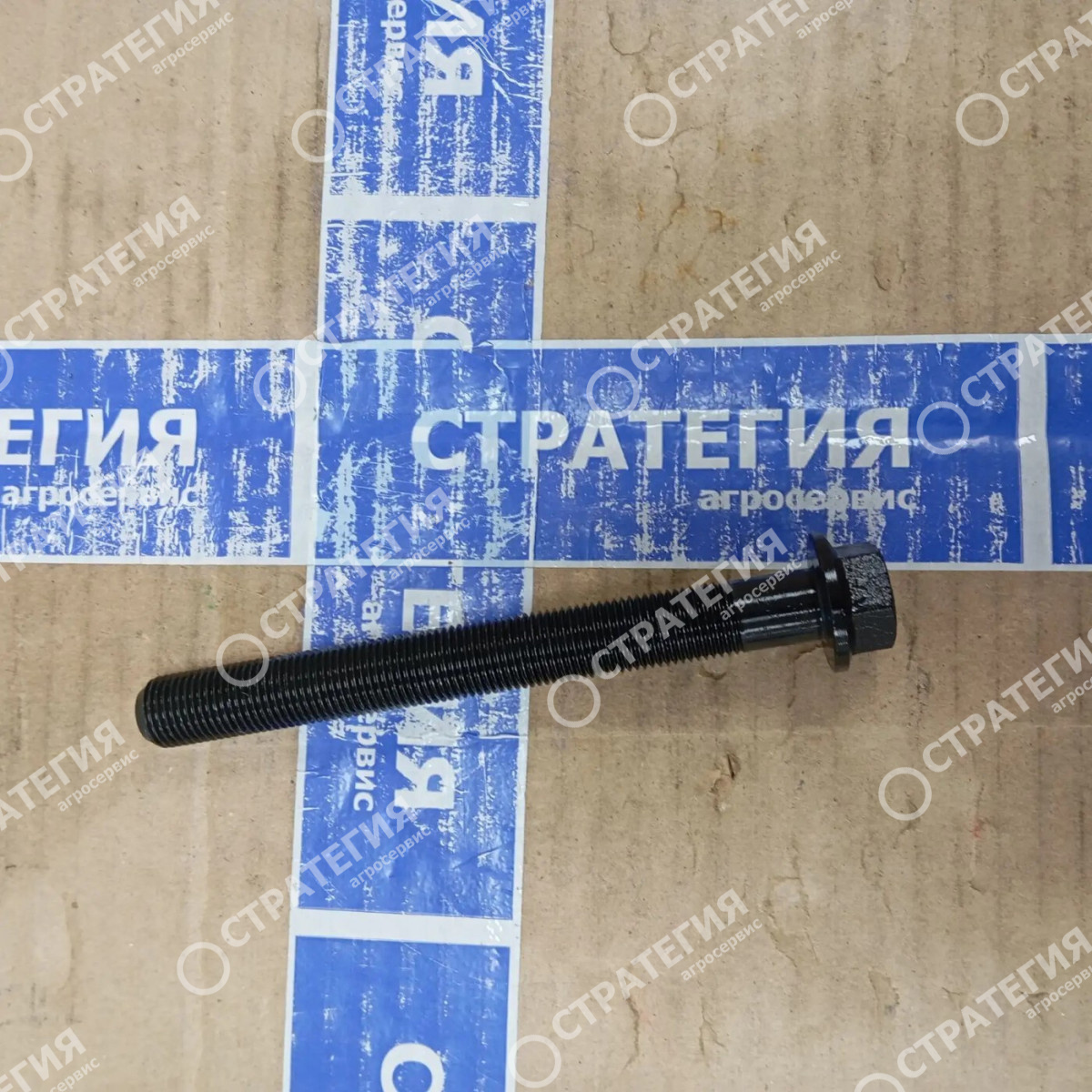

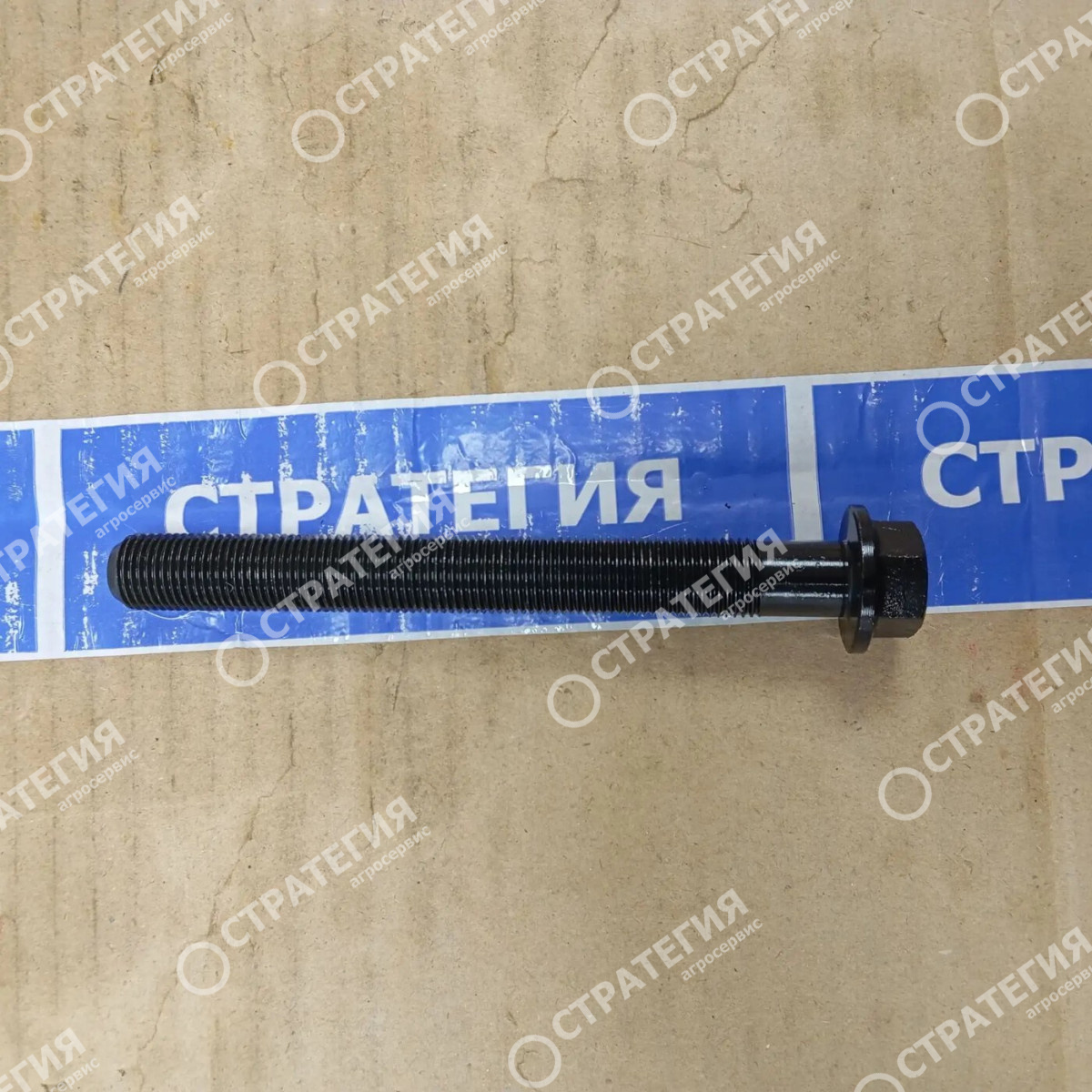

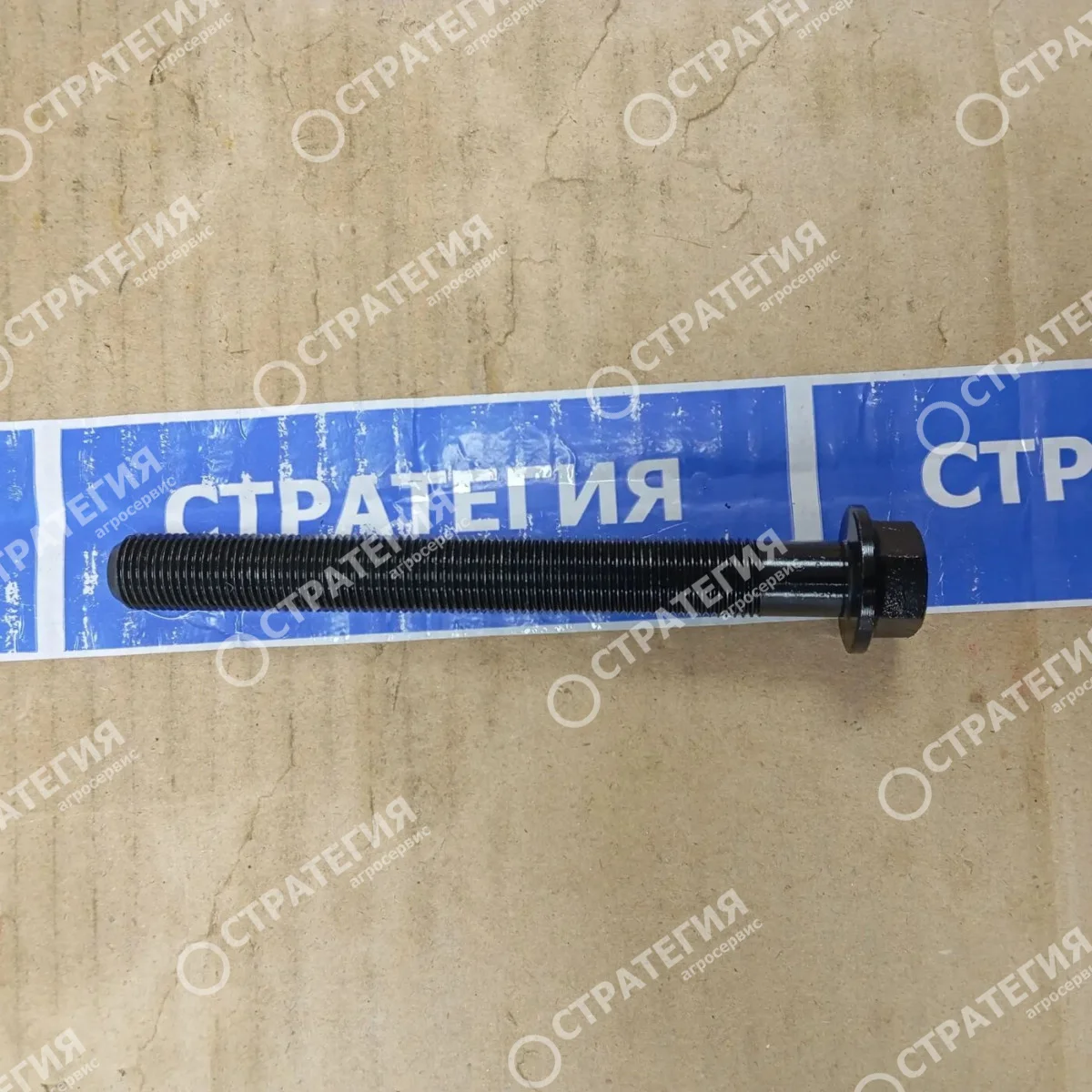

604924 Болт ГБЦ MANITOU MLT-735 (Маниту) | Аналог

Болт предназначен для крепления головки блока цилиндров к блоку двигателя Perkins 1104. Применяется на телескопических погрузчиках Manitou MLT-735 с двигателями Perkins экологических классов Stage II и Stage III.

Характеристики:

размер резьбы — M15×1,5;

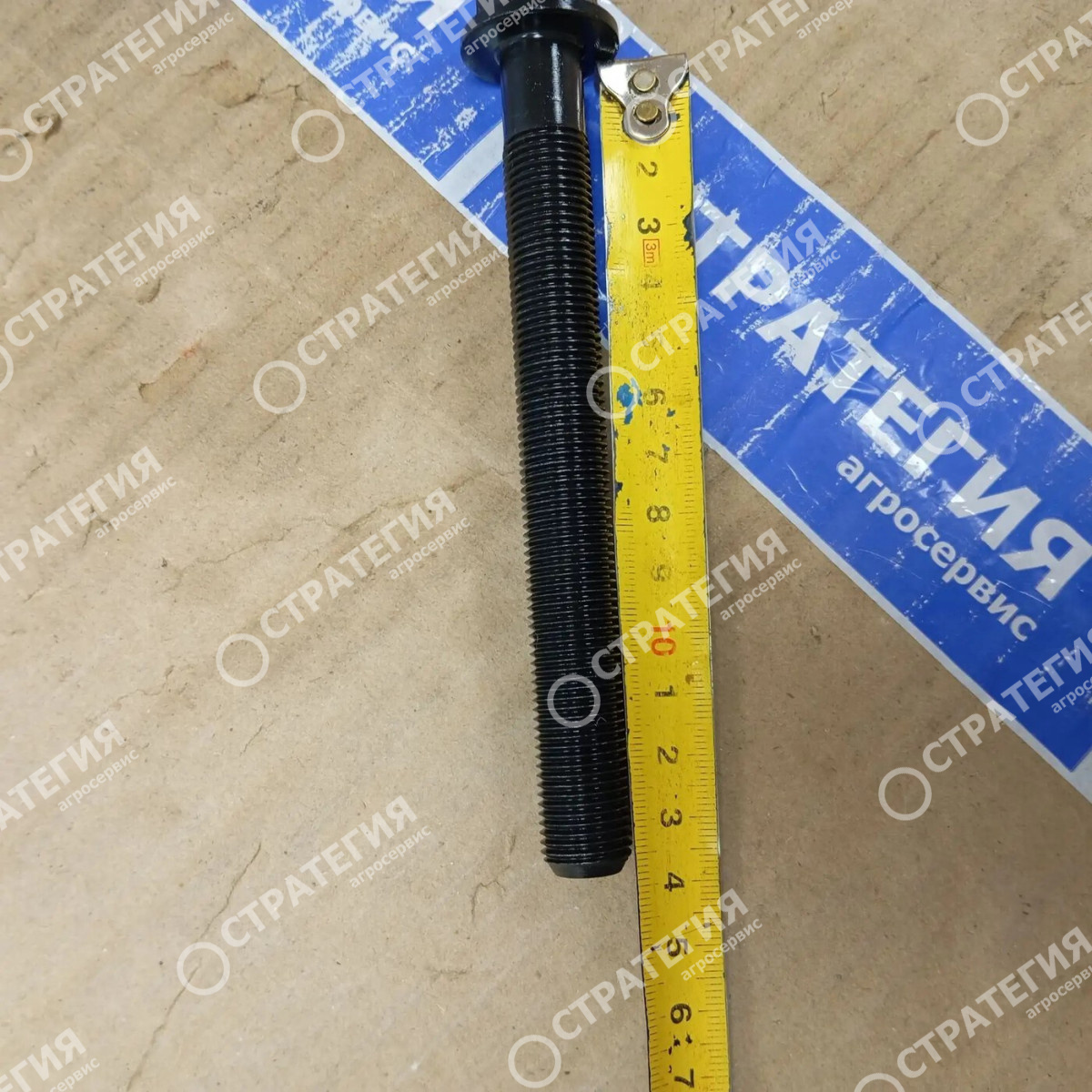

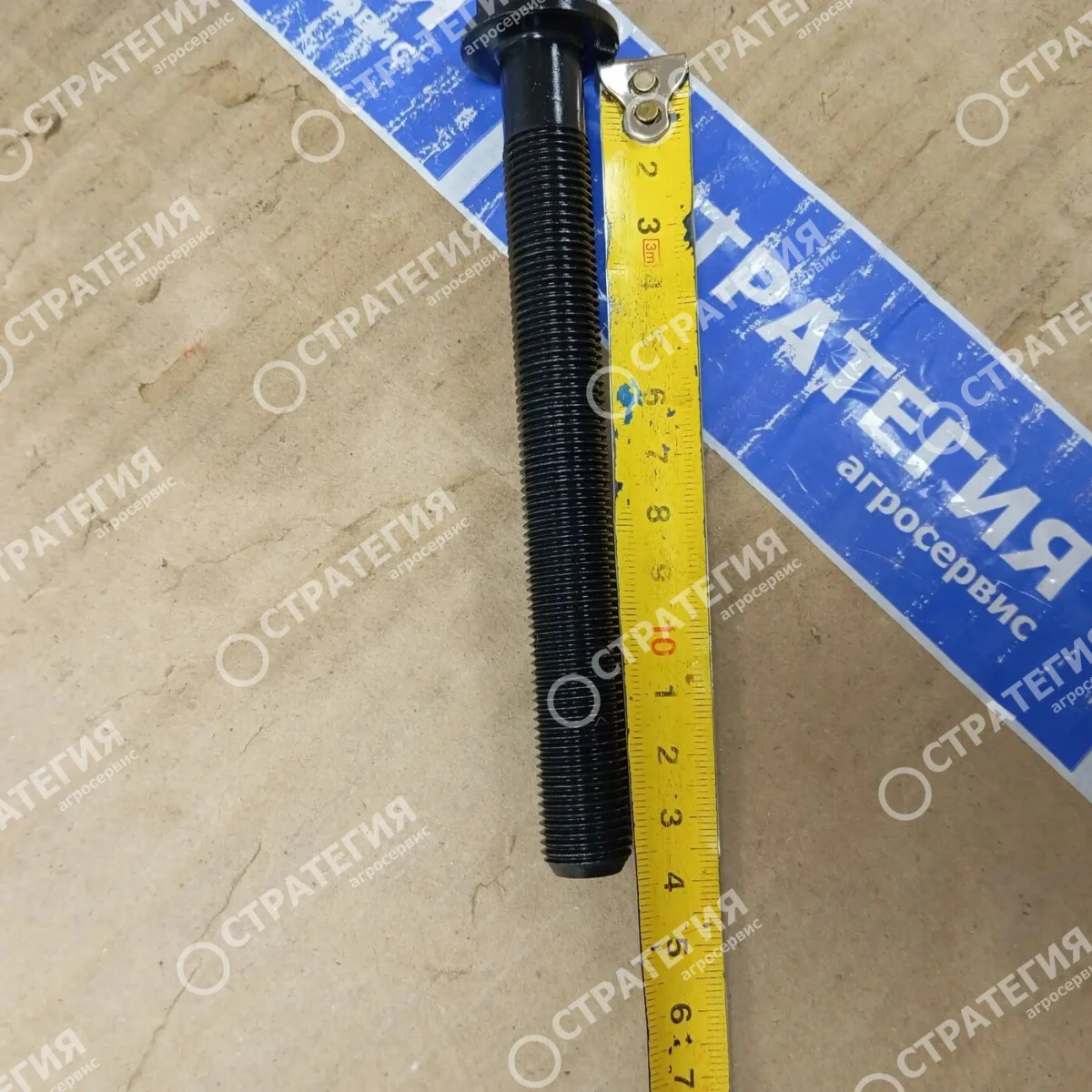

длина болта под головкой — приблизительно 140 мм;

полная длина — около 150 мм;

тип головки — шестигранная с фланцем;

ориентировочный стандарт исполнения — DIN 6921;

класс прочности аналога — 10.9;

тип — короткий болт ГБЦ.

Подтверждённые кросс-номера:

604924 — Manitou

3218A011 — Perkins

225-5501 / 2255501 — Caterpillar

998-706 — FG Wilson

02/202946 / 02202946 — JCB

4224867M1 — Massey Ferguson

F01/32108 — Hidromek

Связанный длинный болт ГБЦ:

604925 — Manitou

3218A012 — Perkins

225-5502 — Caterpillar

998-707 — FG Wilson

02/202947 — JCB

размер — приблизительно M15×1,5×162 мм.

Болты 604924 и 604925 имеют одинаковую резьбу, но отличаются длиной и местом установки. Заменять один другим нельзя.

Количество на четырёхцилиндровом двигателе Perkins 1104:

604924 / 3218A011 — 7 шт.;

604925 / 3218A012 — 3 шт.;

всего для крепления ГБЦ — 10 болтов двух размеров.

Применяемость:

Manitou MLT 735 120 LSU;

MLT 735 120 LSU Powershift;

MLT 735 Turbo LSU;

MLT 735 H;

MLT-X 735;

отдельные MLT 634, MLT 741, MLT 742, MLT 845 и другие машины с соответствующим двигателем Perkins;

двигатели Perkins 1103C, 1104C и 1104D — в зависимости от модификации;

Caterpillar 3054C/C4.4;

отдельные модели JCB 2CX, 3CX и 4CX.

Важный момент при подборе

Одного обозначения «Manitou MLT-735» недостаточно: на разных поколениях машины устанавливались разные двигатели. Перед заказом нужно проверить модель и серийный номер двигателя. Для Perkins 1104 обычно одновременно применяются короткие болты 3218A011 и длинные 3218A012.

При ремонте ГБЦ рекомендуется менять комплект болтов и затягивать их только в последовательности и с моментами, указанными в руководстве конкретного двигателя. Момент затяжки нельзя определять только по размеру M15 или классу 10.9.
