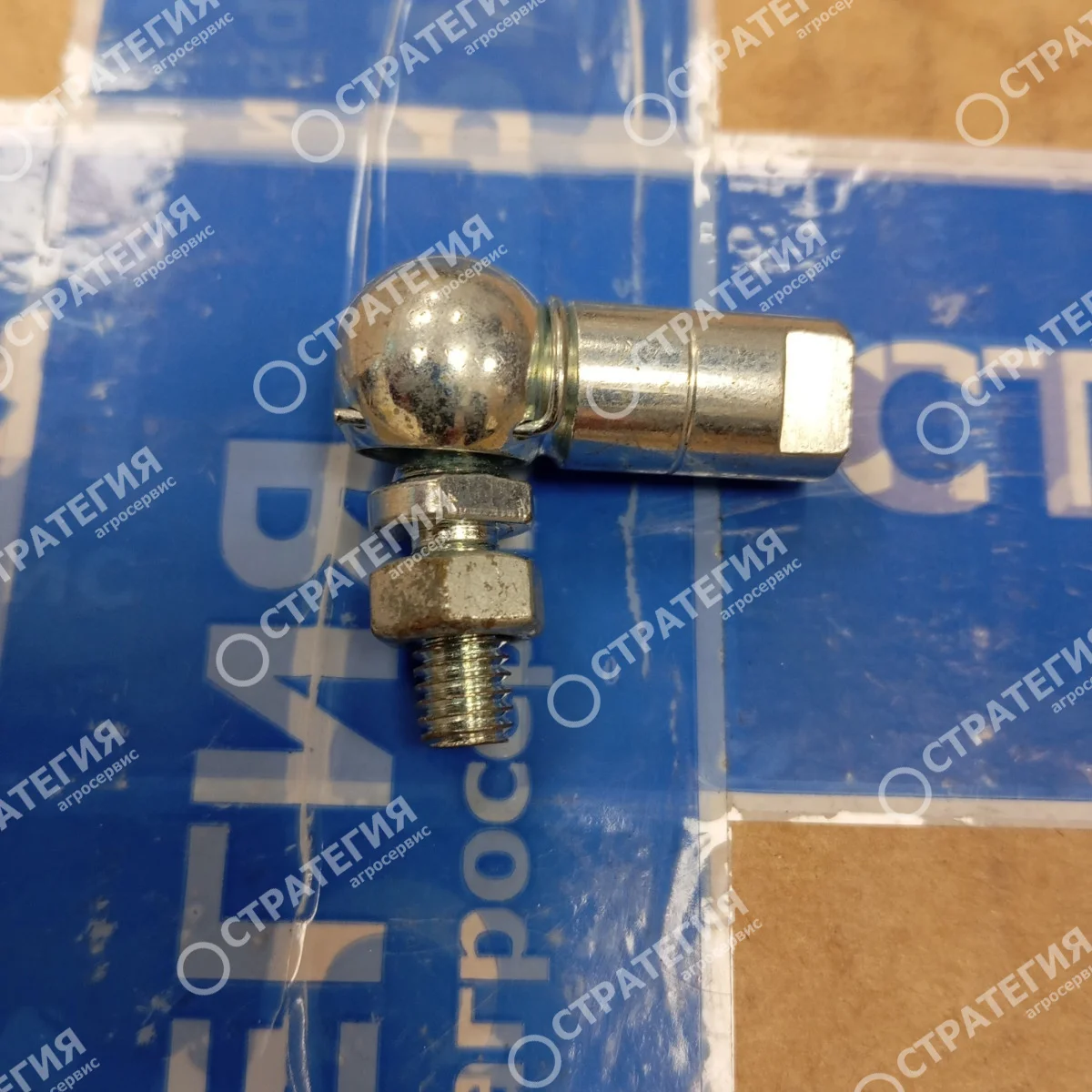

0002163730 Шарнир угловой шаровый M6 LH тяги датчика положения / AUTO CONTOUR CLAAS LEXION / TUCANO / JAGUAR / жатки, DIN 71802 (CA98511)

0002163730 Шарнир угловой шаровый M6 LH тяги датчика положения / AUTO CONTOUR CLAAS LEXION / TUCANO / JAGUAR / жатки, DIN 71802 (CA98511)

Угловой шаровый шарнир 0002163730 (216373.0) применяется в регулируемых тягах, датчиках положения, потенциометрах и механизмах системы AUTO CONTOUR сельскохозяйственной техники CLAAS.

Шарнир позволяет передавать механическое перемещение тяги при изменении угла между соединяемыми элементами. Сферическое соединение компенсирует угловое смещение и обеспечивает свободное движение механизма без заклинивания.

Деталь соответствует шаровому соединению типа DIN 71802 с резьбой M6.

Основные характеристики:

Тип — угловой шарнир / шаровое соединение

Стандарт — DIN 71802

Диаметр шара — около 10 мм

Резьба пальца — M6, правая

Резьба со стороны тяги — M6, левая

Рабочая длина — около 25 мм

Расстояние от торца до центра шара — около 11 мм

Длина резьбы пальца — около 13 мм

Размер под ключ — 8 мм

Исполнение — оцинкованное

Стопорное кольцо — предусмотрено конструкцией

Применение CLAAS:

LEXION;

TUCANO;

JAGUAR;

VARIANT;

ROLLANT;

зерновые жатки CLAAS;

ORBIS;

а также другие узлы CLAAS, где используются регулируемые тяги датчиков положения и механизмов управления.

Точное применение зависит от конкретного узла и серийного номера машины.

Номер CLAAS:

0002163730

Варианты написания:

2163730; 216373.0; 000216373; 216373

Аналог:

CA98511 — шарнир DIN 71802, M6, левая резьба со стороны тяги.

Не следует путать CA98511 с CA98510: эти шарниры отличаются направлением резьбы со стороны тяги.

При замене углового шарнира рекомендуется проверить состояние резьбовой тяги, контргайки, пальца и второго шарнира механизма. Повышенный люфт шарового соединения может вызвать неправильные показания датчика положения, люфт механизма и нестабильную работу AUTO CONTOUR или другого регулируемого узла.
